十分積極的な理由に見えるが…
買ったらドハマりするタイプ

DMMがやってなかったっけ
まずどうやってデータ作るんだって問題あるけど

代理で焼いてくれるの中国にいっぱい安いのあるよ

10万も出せばかなりちゃんとしたやつが買える時代になったんで
一つくらい持っとけ

もう一回割れた時が面倒だから買うといいよ
初めてならバンブーにしとけ

>代理で焼いてくれるの中国にいっぱい安いのあるよ
もういっかいわれたらめどいことなるのでやめたほうがいいよ

>データ渡したら作ってくれるサービスあるよ…とか…
あるよ！
https://make.dmm.com/print/

ギアが割れるってことはそこを強くしたら別のとこが壊れる可能性が高いぞ
つまり自分で出力できたほうが都合がいい

ギア作るなら切削にしない？小さいの安いよ

材料の選定から始まって形の設計から試作出力してトライアンドエラーで完成に近づけて行くってもう一人工場じゃんね

なんで割れたかによるが本当にそれの代替3Dプリインター製で良いのかという疑問が湧く

まあ大抵素人が作ったヤツなんて一発で理想形のものなんてできる訳でもないんだけどね
プリントサービス自体使ったことないけど何度も作り直した結果の最終系をキレイに出力したいときに使うようなもんだと考えたほうがいいんじゃない

flashforgeも悪くないし経験者があれこれ弄るにはこっちのがやりやすい
が初心者ならやっぱbambuだな

はい…3Dプリンタ買います…

>まあ大抵素人が作ったヤツなんて一発で理想形のものなんてできる訳でもないんだけどね
>プリントサービス自体使ったことないけど何度も作り直した結果の最終系をキレイに出力したいときに使うようなもんだと考えたほうがいいんじゃない
FDM式は何台か社内に持ってるけど
試作品をいくつかFDMで作って「これだ！」て形になってから外注のMJF式で出力してもらうってのは実際よくやるな
FDM式の材料選定と調整が進歩してFDM式で用が済むことも増えてきたが

まずはdmmやjclpcbに頼もうよ

そもそもなんのギアなんだ
大人しく純正パーツは用意できないのか

数作らないならfanzaでいいじゃん…

fanza言うなや！

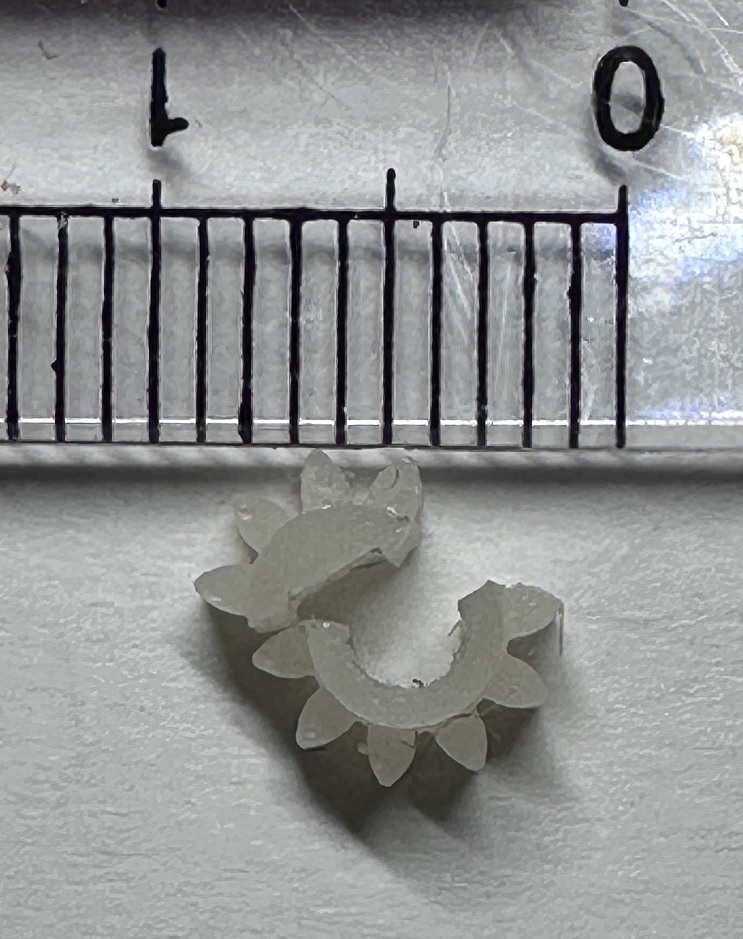

おもちゃ用のギアでちっちゃいんだよね
素材は多分ABSっぽい？接着剤だとすぐ割れてしまう

ギアは規格化されてるのでプラスチックで済む用途なら探せば見つかるんじゃないか

これだけ作りたいならなんか自分でプラ板でも削った方がいいんじゃね

切削にしようよ！ミニCNC買おう！！

fanzaだと一個作るだけでも数千円〜だし何日もかかるよ？
一個作って合わなかったってときまた何千円も出して何日も待つの？
手元に3Dプリンターがあれば数十円くらいの材料費でサッと作って一日で何回も試せるよ
買おう

うわ
このサイズは樹脂の3Dプリントで強度出すのむずいと思う
粉焼いて固める金属3Dプリントか切削？

>FDM式の材料選定と調整が進歩してFDM式で用が済むことも増えてきたが
ミニ四駆用の何かしらとか3Dプリント品多いけど思ってたより許容荷重あるから高精度で密なものが欲しい時だけ光造形で良さそうだなってことでA1mini買っちゃった

このサイズだとキャストじゃないと強度怪しくない？

これレジンで置き換えたほうが楽そう…

>fanzaだと一個作るだけでも数千円〜だし何日もかかるよ？
>一個作って合わなかったってときまた何千円も出して何日も待つの？
>手元に3Dプリンターがあれば数十円くらいの材料費でサッと作って一日で何回も試せるよ
>買おう
ってレスしたけどこのサイズはしんどいわ
規格品買おう

接着して型取ってレジンとかで精度それなりにならんかな

モジュール0.5mmの10tooth内径2mmならタミヤの工作シリーズとかコミカルミニ四駆探せばあるんじゃないかな

つまり型取りしてレジンで作った方がまだいいよ…！ってこと…

旋盤とタップで作る方法あったような

レジンなら100均で全部そろうな

どっちにしろ規格を調べるところからだな

https://eleshop.jp/shop/g/gE4S415/?srsltid=AfmBOorhbRdIZm-RkP_ikowpKi7ptK3d_UAzF1b6StJ8e_cE0wUFWJNi
これ買えば…？

勢いで買う前でよかったな

>データ渡したら作ってくれるサービスあるよ…とか…
一個作るのに1万くらいしたからプリンタ買った方がいいよ！

ミニ四駆のピニオンギアみたいやな

ガレキで使ういわゆる無発泡ポリウレタンだと強度が足りずまた割れると思うなこれは
ラジコン用のパーツから同じもん探したほうがいいと思う

>旋盤とタップで作る方法あったような
ホブ盤じゃなくて…？

これくらいのサイズだと型とってレジンで作った方がいいんじゃない？

外径25mmくらいの歯車は社内で作って組み込んだな
割れたらまた交換すりゃいいやで作ったけどもう何年も耐えておる

内径2.5mmくらいあるか？
小さい分なら中心出すの厳しい以外は加工でなんとかなるけど

摩耗かわかんないがシャフト部真円じゃないように見える

MISUMIのMeviyとかどうなんだろ？

なつかしのおゆまるプラリペア複製しよう

>摩耗かわかんないがシャフト部真円じゃないように見える
多分回り止めの切り欠きだろう

>摩耗かわかんないがシャフト部真円じゃないように見える
ほんとだ回り止めになってるやつか

作るなら光造形しかなくなったな…

このサイズで回り止めって効くのか…？

軸がDになってても瞬着で埋めれば使えるよ

今回の目的では用を満たさないかもしれないが
それはそうとして3Dプリンタは欲しいよな？

>このサイズで回り止めって効くのか…？
効いてるからこそ破損してんじゃないかなこれ…

型とってレジンなりパテなりでどうにかした方が早そうだが…

3Dプリンタ自宅でやると1つのもの出すのに10回くらいやり直すんで1発でDMMで作ってもらうとか絶対無理だと思う
でもギアなら完全に寸法が決まってるからいけるかもしれない

>おもちゃ用のギアでちっちゃいんだよね
>素材は多分ABSっぽい？接着剤だとすぐ割れてしまう
これ仮に同じ素材で作ってもまた割れるから金属3D出力頼むほうがいいと思う

ギアで寸法までわかるなら何らかの代替は金属でも買えそうな気がする

>これ買えば…？

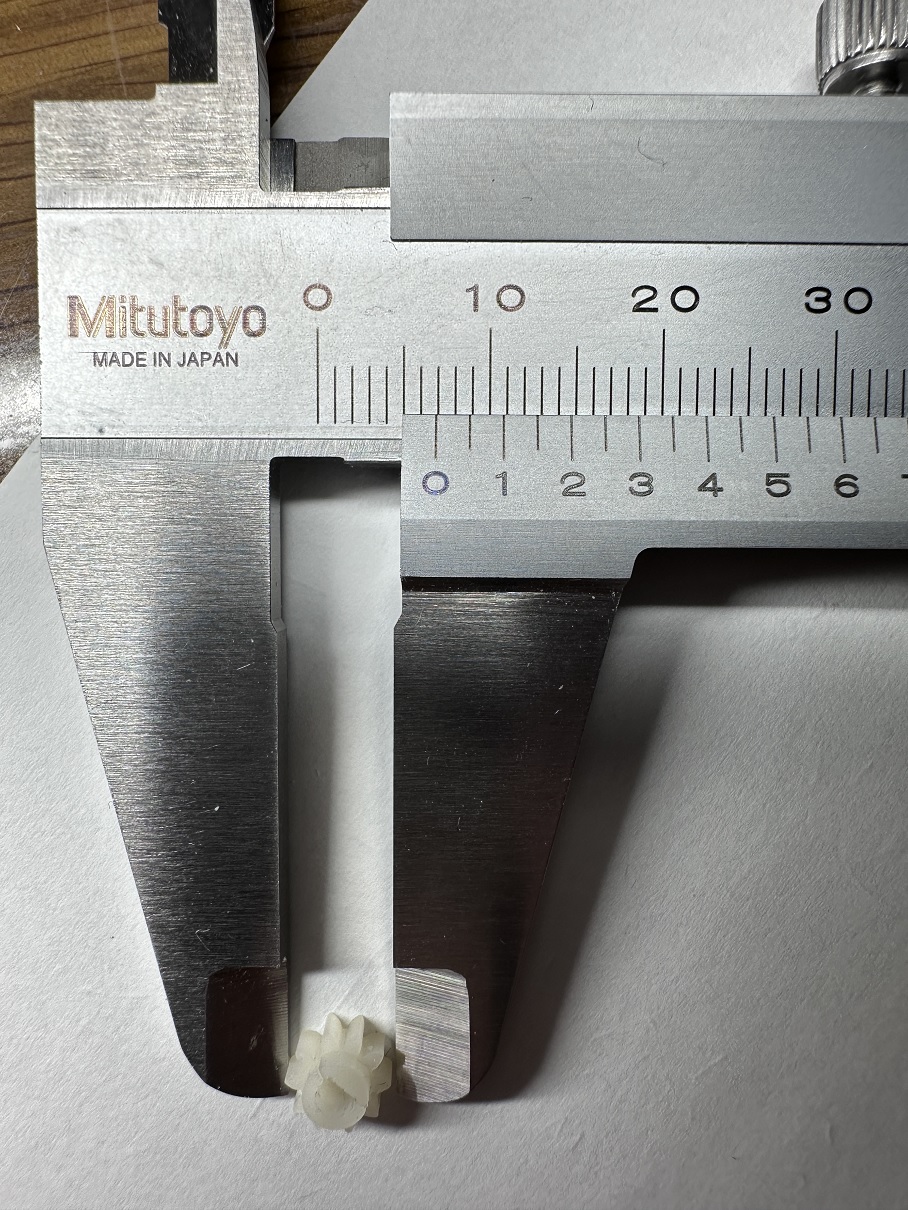

測ったから7mm程あった
既製品でも調べてみる…

>これ仮に同じ素材で作ってもまた割れるから金属3D出力頼むほうがいいと思う
金属はやめとけ
どうせ噛み合う相手も樹脂だから次は他のギアが死ぬ

2.45mmのD軸な感じだな多分

>3Dプリンタ自宅でやると1つのもの出すのに10回くらいやり直すんで1発でDMMで作ってもらうとか絶対無理だと思う
一発で満足がいくものができるのはまあないのでDMMでいいじゃんというのは無理だよね

>金属はやめとけ
>どうせ噛み合う相手も樹脂だから次は他のギアが死ぬ
歯車同士の滑りも重要だから粉体焼結は表面が粗いのもネックだしなぁ…

>なつかしのおゆまるプラリペア複製しよう
歯車とかの精度必要なもんはアレは駄目じゃねーかな…
アレ本当に大雑把にしか形でないぞ

ギア何個か作ったけどパラメータがよくわからんかったな
外径とかはモジュール値だったかそんなので自動的に決まる感じだった気がする

>歯車とかの精度必要なもんはアレは駄目じゃねーかな…
>アレ本当に大雑把にしか形でないぞ
片面だけはわりと出るけど削って整える必要必須だし歯車は絶対無理だわね

>歯車とかの精度必要なもんはアレは駄目じゃねーかな…
>アレ本当に大雑把にしか形でないぞ
おゆまるを薄く伸ばしてデロデロになるまで加熱して爪楊枝とかでモールドに押し込んでいった上に
数センチ程度の分厚いおゆまるを重ねて強度を出すと歪みもなく細かなモールドまで転写した型ができるぞ

ブリトー

ミツトヨ持ってるのにプロじゃないんぬ？！

社会の歯車である俺の代わりはそこら中に転がってるというのに

https://www.amazon.co.jp/dp/B0F43XQPDX
合いそうなギアがあった
試してみるわ…

こういうのは規格品多いからな…

そんなに規格あるもんじゃないから探せばあるとは思うよ
穴側のDカットは要らん
又われるだけだ

ギアがよくわからなかったら
amazonに詰め合わせあるよ

>合いそうなギアがあった
軸細くね
穴開け直すならいいけど

>合いそうなギアがあった
ちゃんと元と同じ仕様のじゃないと歯車は厳しいよ
あとD穴を加工するのかなり難しいと思う

今回は解決しそうだがどうせ同じの探すより先にプリント考える程度には興味あるんだから
さっさとA1miniあたり買って慣れとけ

直径と歯数でギアのモジュールってのがわかるんだね
知らなかった…

ちくしょう！おすすめ商品がギアだらけになった！！！

3DP買い増ししたい1台じゃ足りない

>3DP買い増ししたい1台じゃ足りない
買うたびに増えるへちょいニッパーコレクション

歯数10モジュール0.5で歯先円直径6mm
歯数10モジュール0.6で歯先円直径7.2mm
だから0.6の方が近いけど0.6の市販性はなさそうだな…

まるでギア博士だな

楽しそうだなとは思うけどいざ買うと多分すぐ飽きる気しかしない3dプリンター

>今回は解決しそうだが
ギア自体の正確な形状なんもはっきりわからなくてめちゃくちゃ難題に見える…
というか作るんなら規格わかってるんだよな？

データ渡したら作ってくれるサービスあるけど何度か使うぐらいなら3dプリンタ買った方が安いよ

３Dぷりんたも割とでかい造形物のならいいけど３センチくらいから精度も強度も足りないんで

別機種買うより同じ機種買った方が消耗品共有出来てお得なんじゃないか！？

>歯数10モジュール0.6で歯先円直径7.2mm
https://www.amazon.co.jp/dp/B0G5N5SDG8
こっちっぽいな…

10歯のモジュール0.5がこれだけど
https://www.amazon.co.jp/dp/B0C9QXMY99
外径で行くと0.6っぽいから
https://www.amazon.co.jp/dp/B0F43XHF2B
軸径は2mm用だから何とかなるだろう…

ギアの寸法計算がしたいならKHKのサイトに基本的な計算は全部乗ってるからそれ参考に設計すればええ！

>直径と歯数でギアのモジュールってのがわかるんだね
>知らなかった…
モジュールの定義に含まれるピッチ円が物理的には存在しないから各モジュールの歯に合わせて確認するしかない

3Dプリンタも作ってもらうのも歯車の仕様が分かんないと作れないから今の状態ではあんまり…
レジンで複製が一番早そう
相手側の歯車の直径も測って計算式からモジュールを出そう

煩くないCNCが欲しい

フィラメント選び放題のDMMmakeいいよね

>モジュールの定義に含まれるピッチ円が物理的には存在しないから各モジュールの歯に合わせて確認するしかない
歯先円直径(歯車の外径)=モジュール×歯数+2×モジュールだ
覚えておこう！

>フィラメント選び放題のDMMmakeいいよね
FDM外注は並行出力で速くなるかもくらいでDMM使うなら強度と精度があって安い光造形頼むかなあ…

結構いろんなもん作れるようになってきたなよーしギア駆動設計するぞ！わからん…なにも…ってなるのはプリンタユーザーあるあるだと思う
俺とか

軸は測ったら2.45ｍｍだった
>外径で行くと0.6っぽいから
>https://www.amazon.co.jp/dp/B0F43XHF2B
外形寸法だとこれがぴったりだった
2.3mmか2.4mmのキリで穴を広げてみることにするよ
めちゃくちゃありがとうございます…

ギア作れるプラグインとかはある規格ネジとか作ったものにネジ穴用あけるときにはよく使う

良さげなのがあってよかった
ところで3Dプリンタは何にする？

>FDM外注は並行出力で速くなるかもくらいでDMM使うなら強度と精度があって安い光造形頼むかなあ…
どこかいいとこある？

つべでよく外人さんがFDMで歯車たくさん駆使したからくり作ってる動画流れてくるけどいい感じのBGMで誤魔化してるけど絶対クソうるさいよねあれ

Redditで聞くとPursa進めてくるから欲しくなっちゃったCore one L

>>モジュールの定義に含まれるピッチ円が物理的には存在しないから各モジュールの歯に合わせて確認するしかない
>歯先円直径(歯車の外径)=モジュール×歯数+2×モジュールだ
>覚えておこう！
モジュール0.5mmの場合よりだいぶ大きいからそこはわかるなすまない
というかこれインボリュート歯車なのだろうか…？
