ちょっと「」に質問なんだけど
いま取説も一切ない古い設備を改造してて寸法測って図面は描けるんだけど材質と熱処理どうすべきなのかよく分かんない

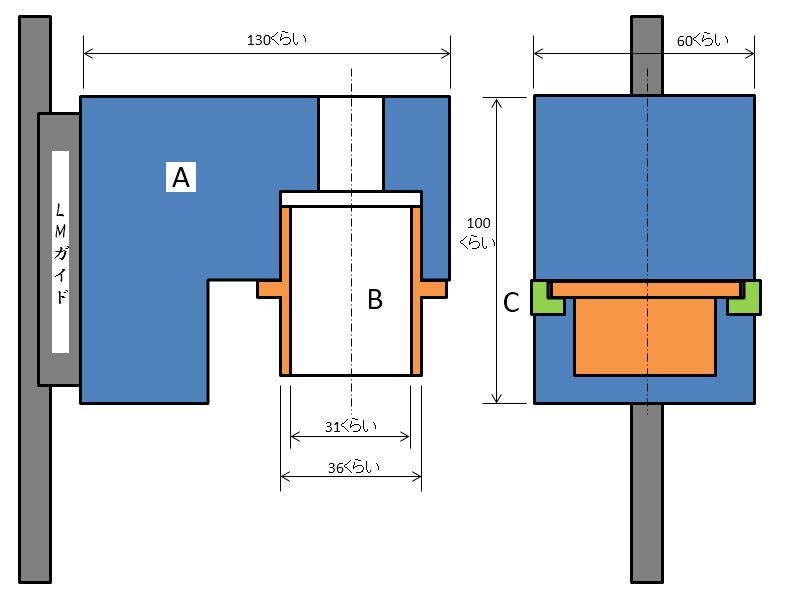

ざっくりfu5883393.jpgみたいな感じなんだけど
ブロックAがLMガイドに付いてて上下する（実際には間にもう1枚あってノックピンで位置決めしてる）
治具BはブロックAのインローに段替えで嵌るようになってて部品Cが落ち止めになってる
ハンドプレスでAを押して治具Bでばね鋼のリングを押し込む設備になってる
圧入荷重はせいぜい1kNくらい

治具Bは少なくとも先端が摩耗するから焼入れが必要なのは分かる
BとAのインローも段替えで摩耗するから両方焼入れ？
Cは最悪焼入れしなくていいけど毎回Bがぶら下がるから耐摩耗性があった方がいい？
面倒だからBはSKS3でAとCはS55Cで全部ズブ焼き！って一旦図面はしてるんだけど
Aは寸法変化がありそうだから真空焼き？インローだけ高周波？とか
Bはわりと薄肉だから先端だけ高周波？インローは？軟窒化とかのほうがいい？とか考えだしたらわけわからなくなった
「」ならどうする？
このスレは古いので、もうすぐ消えます。
…125/11/12(水)21:43:46No.1372027456+
デンジマンに任せる
…225/11/12(水)21:51:34No.1372030544+
ばね鋼の硬度が分からんけどHRC50程度見るならSKD11高温戻しとかでB作っておけばOK
AはかじらなければOK、調質材くらいでOKだけどよっぽど気になるならBと段替え部分ブッシュにするといい
Cは生でもオイレスの無給油アングルでもいい
…325/11/12(水)21:53:22No.1372031329そうだねx10
プロが来た…かっこよ
…425/11/12(水)21:54:03No.1372031595そうだねx5
すげー
こんな場末の掲示板で相談する意味があるとは…
…525/11/12(水)21:54:33No.1372031781+
Cは稼働状況よくわかんないから適当な感じで
Bは相手と接触する部分でスレ「」のが条件わかってるしそこはスレ「」の提示した通りで
Aは防錆と耐摩耗を兼ねて硬質クロムとか驕りたくなる
…625/11/12(水)21:54:56No.1372031908+
「」はけっこう製図とか加工詳しいよね
ノギスをレンチ代わりにすると怒るくらい
…725/11/12(水)21:57:24No.1372032851そうだねx3
ここにはプロがけっこういる
建築士とか塗装屋とかコーヒー焙煎士とか漁師とか放射線技師とか
…825/11/12(水)22:00:34No.1372034047そうだねx10
分からない…俺は雰囲気で設計をやっている…
…925/11/12(水)22:02:27No.1372034786そうだねx1
設計なんて分からん事の方が多いでしょ
分からんけど理論武装して選定して上手く行ったら胸をなでおろすくらいでいいんじゃ
…1025/11/12(水)22:02:59No.1372034984+
「」凄いな…
何言ってるか何となく分かるけど自分で判断するのは無理だな…
…1125/11/12(水)22:05:01No.1372035803+
>「」はけっこう製図とか加工詳しいよね
>ノギスをレンチ代わりにすると怒るくらい
強情な素人「」にプロ「」達がブチキレてるスレが面白くて…
…1225/11/12(水)22:10:14No.1372037965+
同じもの設計してる筈なのに他人から検討ファイル貰うと閾値設定とか強度解析の条件が全然違って割と混乱する
…1325/11/12(水)22:16:12No.1372040354+
なんか設計とか製造系のスレって割とベテラン沸くよね
…1425/11/12(水)22:20:01No.1372041923そうだねx2
>分からない…俺は雰囲気でH7にしている…
…1525/11/12(水)22:20:09No.1372041963+
>同じもの設計してる筈なのに他人から検討ファイル貰うと閾値設定とか強度解析の条件が全然違って割と混乱する
解析の妥当性を示せ
とか言われると参っちゃう
…1625/11/12(水)22:20:13No.1372041983+
>ばね鋼の硬度が分からんけどHRC50程度見るならSKD11高温戻しとかでB作っておけばOK
>AはかじらなければOK、調質材くらいでOKだけどよっぽど気になるならBと段替え部分ブッシュにするといい
>Cは生でもオイレスの無給油アングルでもいい
ありがたい！
SKD11とSKS3はSKD11のほうがカチカチで靭性が下がるイメージだった、リングはHRC換算で49くらいなので焼き戻しで55くらいにすればいいのかしら
段替え部は基本的にカジらなければ焼入れはしないんだろうか？
ブッシュは横幅と内径の制約で入れるスペースが無くて…パーツを分けてインローだけ焼き入れ品も考えたけど
サイズ的にもそこまでするモノでもないかなと思った
Cは同じ材質と処理にしといたらついでに熱処理できるだろう程度で指示したけど、オイレスのガイドほど滑らす必要はないけど既製品があるのは助かる！
調べていったらミスミでいうガイドレールGRRあたりになると思うので選定してみます
>Aは防錆と耐摩耗を兼ねて硬質クロムとか驕りたくなる
硬質クロムで硬度出してる部品も見たことあるけど
焼入れするほどの部品じゃないなと思ってて…
個人的にはタフトライドが好き
…1725/11/12(水)22:22:16No.1372042877そうだねx1
機械設計やってても分野が違うと何の参考にもならんからなあ…
厚み2.5のブラケットみたいな部品にそんな負荷かける用途は想像つかないや
…1825/11/12(水)22:25:13No.1372044172+
>個人的にはタフトライドが好き
>タフ
なにっ
…1925/11/12(水)22:25:37No.1372044331+
漁師の「」って居るんだ
まだ見た事ないな…
…2025/11/12(水)22:26:21No.1372044612そうだねx1
ふたばの平均年齢とブルーワーカー率の高さを思えば、相当数の熟練工が居るのは当たり前なのだろうな
…2125/11/12(水)22:27:09No.1372044937そうだねx1
溶接のやり方はぶっちゃけ板金屋のほうが熟知してるから図記号の指示はしてなくていつもお任せにしてる
…2225/11/12(水)22:28:11No.1372045387そうだねx1
>プロが来た…かっこよ
「」さんかっけー
▽▽▽▽
…2325/11/12(水)22:28:25No.1372045497そうだねx2
>機械設計やってても分野が違うと何の参考にもならんからなあ…
精度とか荷重の感覚だけでも全然違うよね
うちは複合材屋さんだから鉄メインの建築系の人と仕事して荷重のデカさにビビらされることしばしば
…2425/11/12(水)22:31:49No.1372046917+
>焼き戻しで55くらいにすればいいのかしら
だいたいそのくらいで良いかと
前居た金型屋だと高温戻しは58〜60だった
>段替え部は基本的にカジらなければ焼入れはしないんだろうか？
1KNだからそこまで力かからないし30mmくらい嵌め合い部分ありそうだから何かあってもリューターゴムバフ程度で修正効きそうだなあと
ちなズブ焼きでも全然問題ないのでお好みで
…2525/11/12(水)22:32:05No.1372047047+
うちのメカ屋も設計組み立てはするけど部品は基本外注で困ったらメーカーに聞いてどうにかしてるから時々誰も仕様の根拠知らないとかあってビビるぜ…
自前で見当つけたり計算したりできる職工「」は凄いね
…2625/11/12(水)22:32:54No.1372047355+
>漁師の「」って居るんだ
>まだ見た事ないな…
漁師は陸上にいられる時間短いからね
…2725/11/12(水)22:33:46No.1372047720+
meviyで作る感じなのだろうか
ちょっと前に赤アルマイト金アルマイトが表面処理ラインナップに追加されて
あれ使う機会を窺ってるんだがなかなかタイミングが訪れない
色不問とか言われたら赤アルマイト使って客先ビビらせてみたい
…2825/11/12(水)22:34:57No.1372048230+
ユニクロメッキすると膜厚が乗って±0.02とかH7とか出ませんよ！って言われて？？？ってなった
今まで町工場に出してた部品たちはどう出来てたんだ…
…2925/11/12(水)22:36:53No.1372048947そうだねx3
>今まで町工場に出してた部品たちはどう出来てたんだ…
上手いことやってたんだろうなとしか…
…3025/11/12(水)22:38:21No.1372049527+
>ユニクロメッキすると膜厚が乗って±0.02とかH7とか出ませんよ！って言われて？？？ってなった
>今まで町工場に出してた部品たちはどう出来てたんだ…
内側バフとかで仕上げてくれてたんだと思う…
昔同じ事言われて今は黒染指定大好きマンに
…3125/11/12(水)22:39:47No.1372050103+
めっきの膜厚ってそんなに一定なの？
…3225/11/12(水)22:40:57No.1372050565そうだねx1
>めっきの膜厚ってそんなに一定なの？
メッキに依る
無電解ニッケルなんかは精度良くできるから精密な部品でよくやるよね
…3325/11/12(水)22:46:03No.1372052636+
うちのメッキ屋のユニクロはたまにぶつぶつしてるから膜厚は安定してないだろうな…
まあ母材の面粗にもよるんだろうが…
…3425/11/12(水)22:49:18No.1372053901+
三角法で頭が混乱する俺には設計は無理だ
…3525/11/12(水)22:52:53No.1372055282+
>meviyで作る感じなのだろうか
商社に出してるけど中国の業者に作らせてて国内の業者の半値くらいで安いよ
納期も2.5〜3.5週間となかなか
材料は現地で調達できる相当品なのかも？とは思う
あと国内業者みたいに特急対応とか加工ミスあったら送り返して追加工とかができない

メビー安くて早いらしいから使ってみたいんだけどいかんせん弊部には3DCADソフトがない！
