画像ファイル名：1760882858776.png-(518482 B)
518482 B25/10/19(日)23:07:38No.1364494045そうだねx35 00:38頃消えます
抵抗の計算マジわからん
このスレは古いので、もうすぐ消えます。
…125/10/19(日)23:08:58No.1364494508そうだねx106
ちくわしか持ってねぇネタで持ってるようになったの初めて見た
…225/10/19(日)23:09:47No.1364494768そうだねx27
頭良いな…
…325/10/19(日)23:10:20No.1364494941そうだねx1
誤差をうまく利用するんだ
…425/10/19(日)23:11:19No.1364495262そうだねx48
何で…？
…525/10/19(日)23:11:45No.1364495410そうだねx10
電池でもそうだけど直列と並列で値変わるのなんか不思議よね
…625/10/19(日)23:12:00No.1364495498そうだねx13
右下のコマが味わい深い
…725/10/19(日)23:12:03No.1364495509+
いっぱい使ったらいっぱい抵抗増えそう
…825/10/19(日)23:12:43No.1364495712+
書き込みをした人によって削除されました
…925/10/19(日)23:13:13No.1364495852+
並列って逆数なんだ…
…1025/10/19(日)23:14:00No.1364496080そうだねx20
マジで全然分からんなこれ
…1125/10/19(日)23:14:46No.1364496335そうだねx10
右上で3.333kになってその下で23.333k
左と合わせて7k
…1225/10/19(日)23:15:17No.1364496488そうだねx5
直列は足すだけ
並列は逆数を足してその逆数とればいいんだ
…1325/10/19(日)23:16:58No.1364496983そうだねx5
俺はこういう知識は中学生レベルで死んでいるが
これは現場で使っていいようなテクなのか？
…1425/10/19(日)23:17:23No.1364497121そうだねx2
えっと三つの並列が10/3
三つ直列で70/3
1/10+3/70=10/70で7kか
…1525/10/19(日)23:20:04No.1364497996そうだねx5
なんとなく習った記憶はあるが全然覚えてないな…
…1625/10/19(日)23:21:03No.1364498324そうだねx1
>並列は逆数を足してその逆数とればいいんだ
ありがとう
…1725/10/19(日)23:21:55No.1364498603+
今更電工二種勉強してるけどなんもわかんねえ
…1825/10/19(日)23:22:29No.1364498803そうだねx3
直列だと倍
並列だと半分
これだけでは
…1925/10/19(日)23:24:28No.1364499479そうだねx1
現場でもここで何とかしなきゃいけなくて10kΩしかないならこうやるしかないんだろうけど大体7を出せるのがびっくりだわ
…2025/10/19(日)23:25:00No.1364499669+
滑車で軽くなるのもよくわかってない
…2125/10/19(日)23:25:46No.1364499927そうだねx3
>滑車で軽くなるのもよくわかってない
仕事量は同じだから
…2225/10/19(日)23:28:01No.1364500664+
７にするとなにか良いことあるの？
…2325/10/19(日)23:29:33No.1364501115そうだねx1
画像はかしこいな
俺なら2直3並列の6.7kΩにしちゃう
…2425/10/19(日)23:29:57No.1364501256そうだねx19
>７にするとなにか良いことあるの？
出すんや
…2525/10/19(日)23:30:08No.1364501329+
こういうのって電子回路？の現場でも使うテクニックなの
…2625/10/19(日)23:32:14No.1364502052そうだねx1
>現場でもここで何とかしなきゃいけなくて10kΩしかないならこうやるしかないんだろうけど大体7を出せるのがびっくりだわ
電子部品って実はこういう組み合わせで作られてる例が結構ある
…2725/10/19(日)23:32:59No.1364502307そうだねx5
3リットルの容器と5リットルの容器を使って2リットルの水を用意しろ的な話さ
いろいろ工夫するとできるよ！
…2825/10/19(日)23:33:05No.1364502334そうだねx1
>現場でもここで何とかしなきゃいけなくて10kΩしかないならこうやるしかないんだろうけど大体7を出せるのがびっくりだわ
なんなら単体の7kΩより正確な7kΩを期待できるぞ
…2925/10/19(日)23:34:38No.1364502808そうだねx12
こういう理系でネタ作れる人うらやましい
…3025/10/19(日)23:34:54No.1364502912+
誤差も平均値になるからな…
…3125/10/19(日)23:36:14No.1364503350+
>なんなら単体の7kΩより正確な7kΩを期待できるぞ
単体よりも複数の方が製造誤差がそれぞれ相殺されるような話？
…3225/10/19(日)23:36:45No.1364503553+
水流でイメージしろとよく聞くけど水流でイメージしても分からん
…3325/10/19(日)23:40:08No.1364504785そうだねx4
>水流でイメージしろとよく聞くけど水流でイメージしても分からん
抵抗そのものの部分は水流で例えられるけど
結線されてる部分は無限に幅が広くて流れ放題ってことをイメージしにくい
…3425/10/19(日)23:40:32No.1364504940+
勉強になるスレだった
…3525/10/19(日)23:43:25No.1364505957+
容量は上がるけど誤差はデカくならない？
…3625/10/19(日)23:43:48No.1364506102+
プロは抵抗に塗ってる4本線で何オームかすぐに言えるんでしょう？
すごいよやっぱりプロは
…3725/10/19(日)23:45:00No.1364506489+
計算はできるけど7kオーム出せって言われても自力で出せる気がしないわ
…3825/10/19(日)23:45:58No.1364506785そうだねx4
>計算はできるけど7kオーム出せって言われても自力で出せる気がしないわ
70本使えばかんたん！
…3925/10/19(日)23:47:46No.1364507388+
面白いな…
…4025/10/19(日)23:48:50No.1364507763+
書き込みをした人によって削除されました
…4125/10/19(日)23:49:25No.1364507937そうだねx1
右下だけナニワ金融道に見える
…4225/10/19(日)23:49:30No.1364507962+
>結局ほとんど関係ないとこに行ったからいいけど
>電流計を電圧計にしろってあれなんだったんだろ
TSみたいなもん
…4325/10/19(日)23:49:34No.1364507992+
こんがりしない？
…4425/10/19(日)23:49:44No.1364508035+
抵抗機？使う授業すぐアチチになってすごく苦手だった
…4525/10/19(日)23:51:42No.1364508711+
それでこのマイケルジャクソンみたいな人は誰なんで
…4625/10/19(日)23:51:43No.1364508719そうだねx1
7kΩみたいな標準的な数値じゃない値は他の数値を組み合わせて作らざるを得ないシーンはある
10kだけで作れという状況はまずない
…4725/10/19(日)23:53:21No.1364509260+
すげえ！チップ抵抗使うわ！
…4825/10/19(日)23:53:26No.1364509289+
そういえば市販の抵抗器って6.8kΩの次は7.5kΩか
…4925/10/19(日)23:54:07No.1364509493そうだねx3
並列にしたところで各配線に同じ物付いててなんで下がるんですか…
…5025/10/19(日)23:54:28No.1364509605+
絶対に無いわけじゃないのかこんなシチュ…
…5125/10/19(日)23:55:55No.1364510093+
6.8kΩをたくさん集めて丹念に抵抗値測定したらほぼほぼ7kΩをゲットできるかもしれない
…5225/10/19(日)23:55:57No.1364510111+
>絶対に無いわけじゃないのかこんなシチュ…
無人島に遭難したら浜辺に偶然ダクトテープの山が流れてるぐらいの遭遇率
…5325/10/19(日)23:56:44No.1364510377そうだねx4
>それでこのマイケルジャクソンみたいな人は誰なんで
ちくわしか持ってねえ！をご存じない？
…5425/10/19(日)23:57:49No.1364510748そうだねx1
>無人島に遭難したら浜辺に偶然ダクトテープの山が流れてるぐらいの遭遇率
なるほど無いと断言するには危ないくらいの割合か
…5525/10/19(日)23:57:58No.1364510802そうだねx1
電工一種持ってるけどスレ画の意味は分からないよ
…5625/10/19(日)23:58:34No.1364510999+
ホワッツマイケルもだいぶ古いのかもしれないな…
…5725/10/19(日)23:58:38No.1364511019+
実際の作業なら手持ちで何とかするより買いに行くわ
…5825/10/19(日)23:58:57No.1364511126+
40÷6になるのかこれは
…5925/10/19(日)23:59:49No.1364511382+
>実際の作業なら手持ちで何とかするより買いに行くわ
でも売ってないよ7kΩ
…6025/10/20(月)00:00:19No.1364511563そうだねx1
>40÷6になるのかこれは
何をどう計算したの
…6125/10/20(月)00:01:28No.1364511978+
そもそも抵抗がなんのためにあるのかすらよくわかってない
…6225/10/20(月)00:01:39No.1364512044そうだねx1
1Vと1Ωで考えて2つの抵抗がある時
直列にすると0.5V/1Ω=0.5A流れるから2つの抵抗を１つの抵抗と考えれば2Ωになる
逆に並列にすると2A流れるので全体の抵抗は0.5Ωになる
つまり抵抗は直列で増えて並列で減る
後は組み合わせるだけ
なるほど
…6325/10/20(月)00:02:55No.1364512453そうだねx1
>プロは抵抗に塗ってる4本線で何オームかすぐに言えるんでしょう？
>すごいよやっぱりプロは
黒い礼服にお茶を一杯に赤いにんじんに第三の男に岸恵子…とかで覚え方があるよ！
俺は岸恵子までしか覚えてないけど…
…6425/10/20(月)00:03:06No.1364512510+
>>それでこのマイケルジャクソンみたいな人は誰なんで
>ちくわしか持ってねえ！をご存じない？
ちくわしか持ってねえ！しか知らねえ！のかもしれないし
…6525/10/20(月)00:03:34No.1364512649そうだねx1
>つまり抵抗は直列で増えて並列で減る
>後は組み合わせるだけ
それはそうなんですが並列で異なる値を複数束ねだすとマジわからなくなる
…6625/10/20(月)00:04:04No.1364512794+
マイケルは抵抗くわえて踊るの？
…6725/10/20(月)00:04:09No.1364512828+
>つまり抵抗は直列で増えて並列で減る
>後は組み合わせるだけ
33.3！
…6825/10/20(月)00:04:11No.1364512848そうだねx1
>それでこのマイケルジャクソンみたいな人は誰なんで
まさに…ホワッツマイケルか！
…6925/10/20(月)00:04:19No.1364512885+
ってか抵抗の色って虹色をベースにした連続した設定だしそこまで難度高くはないよな？
…7025/10/20(月)00:04:50No.1364513062+
なんで並列にすると半分になるんだろうなー
水みたいなもんとして想像すると全然わからん
…7125/10/20(月)00:05:11No.1364513182+
>直列だと倍
>並列だと半分
>これだけでは
その覚え方だと抵抗値が個々違う場合と並列数増えたときに対応できんぞ
…7225/10/20(月)00:05:24No.1364513262+
これ何かしらの弊害ってないの
…7325/10/20(月)00:05:25No.1364513273+
オメガビックリだわ
…7425/10/20(月)00:05:42No.1364513367+
並んでるの計算しろって言われたらできるけど作れって言われたらこんがらがって無理そう
…7525/10/20(月)00:06:11No.1364513531+
もっと少ないパーツでうまいやり方とかあるんだろか
これがベスト？
…7625/10/20(月)00:06:22No.1364513589そうだねx2
>なんで並列にすると半分になるんだろうなー
>水みたいなもんとして想像すると全然わからん
蛇口が２つあったら倍出せる
…7725/10/20(月)00:06:31No.1364513637そうだねx1
菱形に並べるのはギリわかる
菱形の真ん中にもう一本通さないでくれ
…7825/10/20(月)00:06:41No.1364513700そうだねx3
>これ何かしらの弊害ってないの
いっぱい抵抗使うからでかくて邪魔
…7925/10/20(月)00:07:02No.1364513814+
使おう！スターデルタ変換！
…8025/10/20(月)00:07:03No.1364513824+
半固定抵抗使うね…
…8125/10/20(月)00:07:35No.1364513971+
ヒーター屋さんやってると抵抗の計算は毎日やるけど画像みたいな複雑な並列回路は組めんな
後からのメンテで見る人が苦労するのと抵抗切れたときが面倒くさいので
ただ色々できて羨ましいなーって思った
…8225/10/20(月)00:07:45No.1364514022+
これって総当たり？
抵抗の回路作ってアンペア計算して全体の抵抗計算して求める抵抗と違ったら繰り返すの？
…8325/10/20(月)00:08:21No.1364514241そうだねx2
nandを組み合わせれば全ての論理回路を作れるように10kΩを組み合わせれば全ての抵抗が作れる…？
…8425/10/20(月)00:09:03No.1364514487+
>蛇口が２つあったら倍出せる
改めて考えると蛇口が抵抗に値するって言われてみないとピンときにくいポイントだと思う
…8525/10/20(月)00:09:35No.1364514657+
>水みたいなもんとして想像すると全然わからん
流れが二分されて各流れが抵抗受けると考えると余計こんがらがる
…8625/10/20(月)00:09:48No.1364514714+
ちくわがこんな知的なゲームに
…8725/10/20(月)00:10:07No.1364514824+
抵抗低くなればなるほど電流の値は大きくなるでいいんだっけ
…8825/10/20(月)00:10:20No.1364514890+
電気周りはとにかくなんか実際のエネルギー的な挙動とそれを表現する単語の噛み合いが恐ろしく悪い所が多すぎる…！
…8925/10/20(月)00:10:40No.1364514985+
工場系のゲームでこういうのあると
とにかく簡単な数になるまで数を増やしてしまう
…9025/10/20(月)00:11:21No.1364515170そうだねx1
>これって総当たり？
>抵抗の回路作ってアンペア計算して全体の抵抗計算して求める抵抗と違ったら繰り返すの？
答えから逆算すれば順番に出るよ
…9125/10/20(月)00:12:14No.1364515463+
未だに無効電力が何かわかってない
…9225/10/20(月)00:12:27No.1364515529そうだねx3
下手に他の物に例えると混乱の元な気がする
…9325/10/20(月)00:13:33No.1364515884+
このあと猫が抵抗奪いにくるよ
…9425/10/20(月)00:14:58No.1364516323+
可変抵抗使えばよくない？
…9525/10/20(月)00:15:27No.1364516490そうだねx3
>可変抵抗使えばよくない？
バカは黙ったほうがよくない？
…9625/10/20(月)00:15:38No.1364516551そうだねx2
>可変抵抗使えばよくない？
10kΩしか持ってねえ！
…9725/10/20(月)00:15:53No.1364516631+
たしかに7ってE24系にないから抵抗の複合で作る選択肢もあるんだな
…9825/10/20(月)00:16:12No.1364516747+
>電池でもそうだけど直列と並列で値変わるのなんか不思議よね
合体と分散やで…
…9925/10/20(月)00:17:38No.1364517210そうだねx4
>可変抵抗使えばよくない？
10kΩしか持ってねえっつってんだろ！
…10025/10/20(月)00:18:08No.1364517351+
>下手に他の物に例えると混乱の元な気がする
>下手に他の物に例えると混乱の元な気がする
抵抗とインピーダンスの関係に近い
…10125/10/20(月)00:18:42No.1364517527+
右側の抵抗210kΩ？
…10225/10/20(月)00:18:46No.1364517547+
電気の講義マジで嫌いだった記憶思い出した
…10325/10/20(月)00:19:00No.1364517621+
>>なんで並列にすると半分になるんだろうなー
>>水みたいなもんとして想像すると全然わからん
>蛇口が２つあったら倍出せる
俺には一つの蛇口から別れてるようにしか見えねえ！
…10425/10/20(月)00:19:19No.1364517730+
ブレッドボードで回路組み立てて実験してた
…10525/10/20(月)00:19:20No.1364517736+
しかし電気がわからん状態の人に説明しようとすると水が一番取っつきやすいんじゃ
蛇口から出る水の量が電流ですー電流沢山欲しければそれに見合った電線にしましょうー
蛇口から出る水の勢いが電圧ですー長ーいホース繋ぐと何か水の勢い落ちる気がしませんかー？これは電気でも起こりますー電圧降下ですー
電気は流れ続ける事で仕事をしますーモーターは水車みたいなものと思ってくださいー
みたいな事何度言ってるか
…10625/10/20(月)00:19:21No.1364517739+
未だに岸恵子だからな！
…10725/10/20(月)00:19:25No.1364517751そうだねx1
>今更電工二種勉強してるけどなんもわかんねえ
電工二種取るだけなら時間食われるのでパッと出せないなら直列と並列が入り混じった抵抗の計算は捨てるのも作戦のうち
…10825/10/20(月)00:19:58No.1364517923+
>俺には一つの蛇口から別れてるようにしか見えねえ！
始点は無限に湧き出る泉なんだよ！
…10925/10/20(月)00:20:19No.1364518049+
電位差は高さ！
…11025/10/20(月)00:20:58No.1364518261そうだねx2
水の例えに違和感持てるレベルならもう水に変換して考えなくていい知識があるからな…
…11125/10/20(月)00:21:26No.1364518427+
次は交流回路だ
…11225/10/20(月)00:22:43No.1364518852+
俺は電気の理論から逃げ続けて電工一種も1級電気施工管理も消防甲4も取った男だ…
…11325/10/20(月)00:23:03No.1364518968そうだねx1
>>今更電工二種勉強してるけどなんもわかんねえ
>電工二種取るだけなら時間食われるのでパッと出せないなら直列と並列が入り混じった抵抗の計算は捨てるのも作戦のうち
6割取れば受かるからな
抵抗の問題5問出ても残り45問で30問取れればいい
それより電工二種は実技だけは道具選びと練度必要だからそっちが大変だぞ
独学なら手探りでやらなきゃいけないから特に
…11425/10/20(月)00:23:05No.1364518981+
>右側の抵抗210kΩ？
70/3kΩじゃないかな
…11525/10/20(月)00:23:09No.1364519002+
水に例えてもどこかで破綻するから例えずに理解するほうがいいよ
…11625/10/20(月)00:23:19No.1364519060そうだねx1

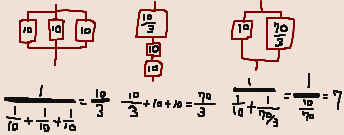

    1760887399870.png-(15623 B)
15623 B
この手の苦手なんだよな
たいていの場合は抵抗を組み合わせて７を作るのが思い浮かばんくて
出された抵抗が７になることの確認しか出来ない
…11725/10/20(月)00:24:01No.1364519286+
発電所からうちのコンセントまで周波数同期してるのキモくない？
…11825/10/20(月)00:24:12No.1364519349+
いい大人なら例えずに理解する方がいいかもとは思うけど
小学生がスレ見てるかもしれんからな…
…11925/10/20(月)00:24:23No.1364519402+
現場じゃこんなパズルしないからわからないからどうってもんでもない
バカ野郎7KΩ取りに行けって言われるだけ
…12025/10/20(月)00:25:02No.1364519654+
>電工二種取るだけなら時間食われるのでパッと出せないなら直列と並列が入り混じった抵抗の計算は捨てるのも作戦のうち
つっても分数の足し算掛け算だぞ？いろいろ覚えるより速くない？
…12125/10/20(月)00:25:39No.1364519814そうだねx1
>現場じゃこんなパズルしないからわからないから​どうってもんでもない
>バカ野郎7KΩ取りに行けって言われるだけ
7kΩなんて抵抗は無いんだよ
…12225/10/20(月)00:25:56No.1364519902+
7Ω注文してこい
…12325/10/20(月)00:26:12No.1364519987そうだねx1
>つっても分数の足し算掛け算だぞ？いろいろ覚えるより速くない？
電工の試験はその色々覚える方がメインなので…
…12425/10/20(月)00:26:48No.1364520204+
>バカ野郎7KΩ取りに行けって言われるだけ
ないんだなこれが
特注すればあるが
…12525/10/20(月)00:26:55No.1364520244+
まるきり門外漢なんだけど銅線の持つ抵抗はkΩの前では誤差とかそういう認識でいいの？
…12625/10/20(月)00:27:14No.1364520339+
抵抗なんて使うから計算面倒なんだよ
インダクタンスでいこう
…12725/10/20(月)00:27:15No.1364520343そうだねx1
>>今更電工二種勉強してるけどなんもわかんねえ
>電工二種取るだけなら時間食われるのでパッと出せないなら直列と並列が入り混じった抵抗の計算は捨てるのも作戦のうち
俺は配線図全部捨てたな
こういう計算は取り残さないようにした
結果実技で配線図を覚えるハメになった…
…12825/10/20(月)00:27:41No.1364520479そうだねx1
あるにはあるけど普通のラインナップじゃないんすよ…
それより7k必要な回路設計した奴は誰だ
…12925/10/20(月)00:27:49No.1364520540そうだねx2
>まるきり門外漢なんだけど銅線の持つ抵抗はkΩの前では誤差とかそういう認識でいいの？
だいぶ知識あるな…
…13025/10/20(月)00:28:10No.1364520631+
あーなるほどね
全体の電流が1/7だから左が1/10で右が3/70になる
だから右の抵抗は70/3になる
んで下2つの抵抗は20だから残りは10/3
10/3を出すには三又にすれば良いと
…13125/10/20(月)00:28:26No.1364520710そうだねx1
まあフードの男が欲するくらいだからな…
…13225/10/20(月)00:28:27No.1364520722+
特定の周波数を出したいとか厳密なときくらいしか…
…13325/10/20(月)00:28:28No.1364520723+
電気って研究され尽くされていると思ってるんだけど
それでも研究して最先端電気工学とかあるんだろうな
…13425/10/20(月)00:29:06No.1364520941+
センサ類扱ってると250Ωが欲しくなるけど
>誤差をうまく利用するんだ
する羽目になるからクソむずい…
…13525/10/20(月)00:29:36No.1364521110+
>まるきり門外漢なんだけど銅線の持つ抵抗はkΩの前では誤差とかそういう認識でいいの？
流す電圧とか電流にもよるけどまあ無視できるレベル
…13625/10/20(月)00:30:28No.1364521424+
感動して保存しそうになったぞ！そもそも10kΩで7kΩ作ろうなんて考えもしない
…13725/10/20(月)00:30:49No.1364521556+
きっと「」のいる会社は7kΩの抵抗無いのに持ってこいって言われるタイプの会社なんだ…
…13825/10/20(月)00:30:58No.1364521613+
>結果実技で配線図を覚えるハメになった…
むしろ実技で配線図というか複線図書けるようになってからの方が後半の家とか工場とかの図面問題解けるようになるからなあれは
…13925/10/20(月)00:31:47No.1364521911+
>結果実技で配線図を覚えるハメになった…
実技の参考書に「試験開始1分程度で複線図を書けるようにしましょう」って書いてあって
んな無茶なって思ったけどやってるうちに出来るようになるから不思議なものである
まぁ公表問題13問を一通りやるから自然とバフかかるんだけどな
…14025/10/20(月)00:31:50No.1364521923+
>それより7k必要な回路設計した奴は誰だ
海外のスペックシートに載ってるリファレンス回路には結構無茶な値が入っていたりする
まぁ6.8kと100Ω2本で回路設計するよ
…14125/10/20(月)00:32:57No.1364522287+
門外漢から見たら何で6.8kとかあるのってなる…
…14225/10/20(月)00:33:13No.1364522383+
つまりデカい抵抗があれば何だって作れるわけだな
…14325/10/20(月)00:34:45No.1364522975+
>門外漢から見たら何で6.8kとかあるのってなる…
対数系列は魔法だよ。アメリカは大戦中にしれっと導入してた
…14425/10/20(月)00:34:58No.1364523042+
そりゃ間に合わせで必要だからやってるだけだろうし回路設計やるならこんなことしねえよ！

1760882858776.png 1760887399870.png
