307459 B25/10/12(日)00:51:41No.1361939750そうだねx6 04:09頃消えます

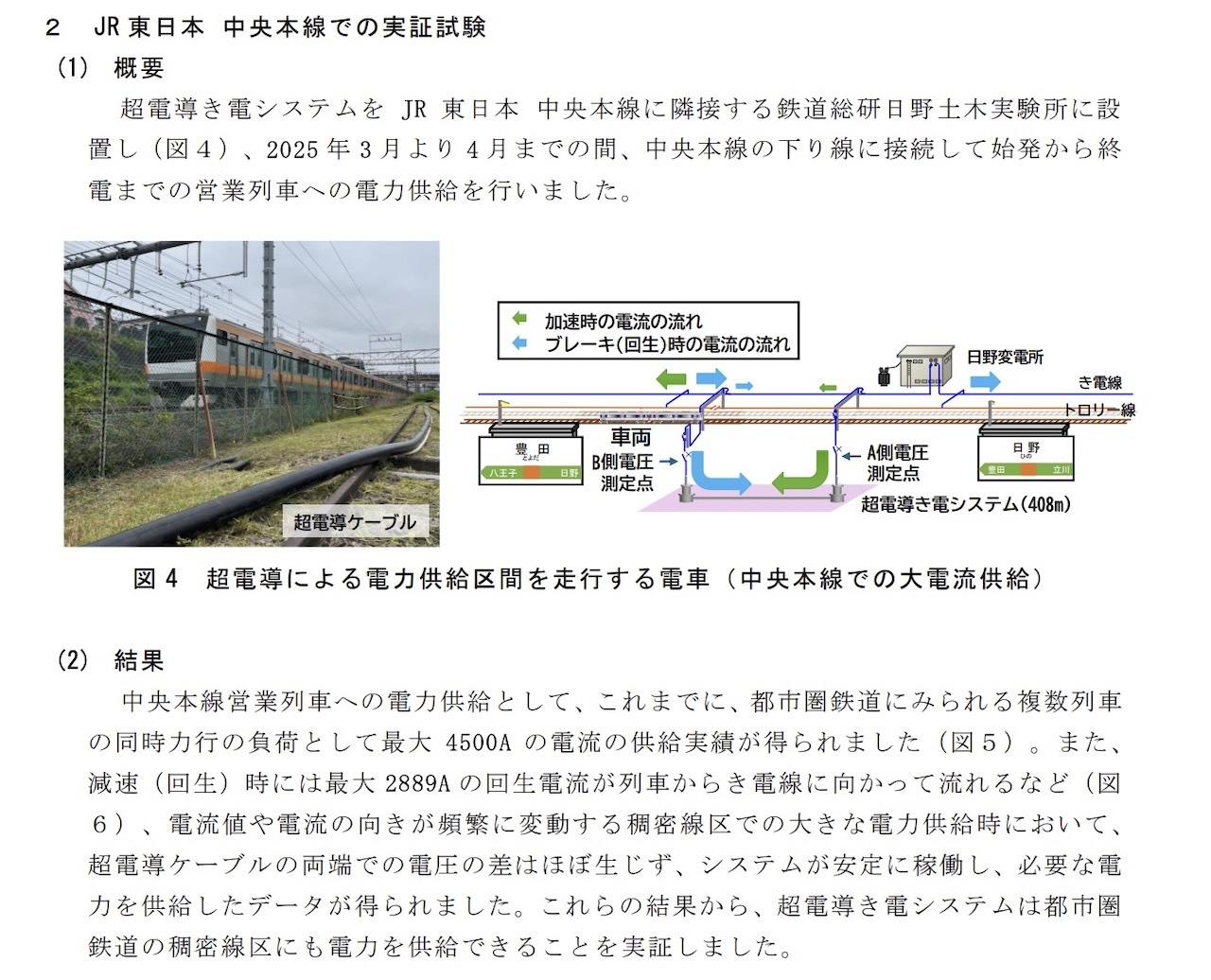

すごくない？
このスレは古いので、もうすぐ消えます。
…125/10/12(日)00:56:23No.1361941253+
このケーブル超電導ってことは中に液体窒素とか詰まってるのかな
…225/10/12(日)00:58:13No.1361941744+
常温超伝導かな！？
…325/10/12(日)00:59:13No.1361941993そうだねx1
https://www.rtri.or.jp/rd/division/rd79/rd7970/rd79700101.html
ここにケーブルの構造出てるな
…425/10/12(日)01:02:56No.1361942942そうだねx9
ちょうでん
みちびき
いなづまシステム
…525/10/12(日)01:05:38No.1361943585そうだねx1
紫のJR初めて見た
…625/10/12(日)01:09:55No.1361944723+
液体窒素か
…725/10/12(日)01:10:59No.1361945021+
冷却に余計な電力かけても得なほどすごいのか超電導
…825/10/12(日)01:29:32No.1361949471+
結局パンタグラフの接触してる線に電気流してるんだよね？
超伝導使うとどこがお得なの？
…925/10/12(日)01:31:29No.1361949881+
>「き電（饋電）」とは、変電所で変換した電力を列車に送るための鉄道用送電システムのこと
…1025/10/12(日)01:32:25No.1361950086+
従来のき電システムは銅ケーブルを用いるが、長距離送電では電気抵抗による損失が避けられず、電圧降下を抑えるために変電所を一定間隔で設ける必要があった。

こうした課題に対し、超電導き電システムはケーブルを極低温（約マイナス200度）に冷却して電気抵抗をゼロにし、電力ロスをほぼなくすことで、長距離・大電流の安定送電を可能にする。変電所を集約でき、設備コストや保守の省力化も期待されている。
…1125/10/12(日)02:02:29No.1361955928そうだねx1
ケーブルの極低温状態維持するの大変そうだな
…1225/10/12(日)02:19:53No.1361958464+
超電導維持するほうが変電所作るよりコスパ上なんだ
…1325/10/12(日)02:21:36No.1361958678+
50℃くらいでも超伝導してくれる物質無いの
…1425/10/12(日)02:22:47No.1361958804+
やっぱ冷却材はいるのか
…1525/10/12(日)02:24:39No.1361959020+
大規模導入したとして冷却系の不具合で超電導システムの方止まった時どうなるんだろうか
…1625/10/12(日)02:29:04No.1361959531+
銅線冷やすの大変そう
撚り線をめちゃくちゃねじって圧力かけたら超電導できないの
…1725/10/12(日)02:31:26No.1361959798+
>大規模導入したとして冷却系の不具合で超電導システムの方止まった時どうなるんだろうか
試験中のやつは既存の導線と並列接続してて
不具合想定して超電導の導線を遮断する試験とかやってるな
流石に超電導一本で冷却ダウンさせるのはヤバいか
…1825/10/12(日)02:32:13No.1361959869+
冷却設備結構デカくね？
実際の運用だともっとデカくしないといけなさそう
…1925/10/12(日)02:33:43No.1361960033そうだねx1
超電導饋電システムダウンで中央本線ダイヤに影響って字面未来だな
…2025/10/12(日)02:34:30No.1361960119+
ケーブル泥棒が目を付けそう
…2125/10/12(日)02:38:35No.1361960588+
なんとなくスルーしちゃったけど液体窒素で超電導ってだいぶ先進的なことやってるな？
…2225/10/12(日)02:40:10No.1361960778+
>なんとなくスルーしちゃったけど液体窒素で超電導ってだいぶ先進的なことやってるな？
液体ヘリウム頼りのままだとリニアの運用コストにも跳ねるから…
…2325/10/12(日)02:41:59No.1361960982+
>従来のき電システムは銅ケーブルを用いるが、長距離送電では電気抵抗による損失が避けられず、電圧降下を抑えるために変電所を一定間隔で設ける必要があった。
まだ500mまでしか実証されてないから長距離送電で実用化できるかはちょっと怪しいんだよな
結局コンプレッサーでロスを回収するわけだし変電所の方を超伝導技術やそれを前提にした半導体で効率化した方が結果的に収支が良くなったりして
…2425/10/12(日)02:42:23No.1361961025+
>ケーブル泥棒が目を付けそう
クソ硬いだろう断熱管切れるならやるかもな
中の液体窒素が気化して酸欠にならなければ盗めるんじゃね
…2525/10/12(日)02:43:41No.1361961175そうだねx2
>ケーブル泥棒が目を付けそう
単なる送電線用グレードの銅じゃなくて色々混じった超電導用ケーブルだから
お高いはお高いけどそもそも捌けるか疑問だ
…2625/10/12(日)02:43:43No.1361961179+
一昔前に比べると高温超伝導の限界温度は随分上がった印象がある
…2725/10/12(日)02:45:57No.1361961423+
超電導物質ってピーキーなんだな
…2825/10/12(日)02:46:56No.1361961525+
いいなあ抵抗0
…2925/10/12(日)02:50:59No.1361961925+
超伝導体はめちゃくちゃ薄いからケーブルの太さのほとんどは冷却材の流路だな
盗んでもうま味は無さそうだ
…3025/10/12(日)02:54:01No.1361962246+
抵抗0なんだから当たり前なんだけど
導体の断面積めちゃくちゃ小さいな…
これに数千A流せるのか
…3125/10/12(日)03:01:00No.1361962902+
あつあつをヒエヒエにするための冷却剤じゃないんだよな…
…3225/10/12(日)03:01:49No.1361962974+
これ万が一液体窒素が漏れ出して冷却低下したら抵抗回復して電導線どうなるんだろう…
…3325/10/12(日)03:03:13No.1361963089+
>これ万が一液体窒素が漏れ出して冷却低下したら抵抗回復して電導線どうなるんだろう…
抵抗値を計測していればブレーカー落とせるだろう
…3425/10/12(日)03:03:59No.1361963156+
>これ万が一液体窒素が漏れ出して冷却低下したら抵抗回復して電導線どうなるんだろう…
ちょっとでも抵抗発生したら電気止めるでしょ
…3525/10/12(日)03:07:37No.1361963458+
>これ万が一液体窒素が漏れ出して冷却低下したら抵抗回復して電導線どうなるんだろう…
ほぼ瞬時に溶断だろうな
試験と同じく既存の線と平行して繋いでおいて
異常時には切り替えるのが丸いな
…3625/10/12(日)03:08:38No.1361963534+
貴金属あったら頑張る輩が出る
…3725/10/12(日)03:09:48No.1361963634+
>貴金属あったら頑張る輩が出る
カチンコチンになった闇バイトや外人がみれるのか
…3825/10/12(日)03:15:42No.1361964147そうだねx1
常圧でドライアイスくらいの温度で超電導になればなぁ…
…3925/10/12(日)03:34:26No.1361965846+

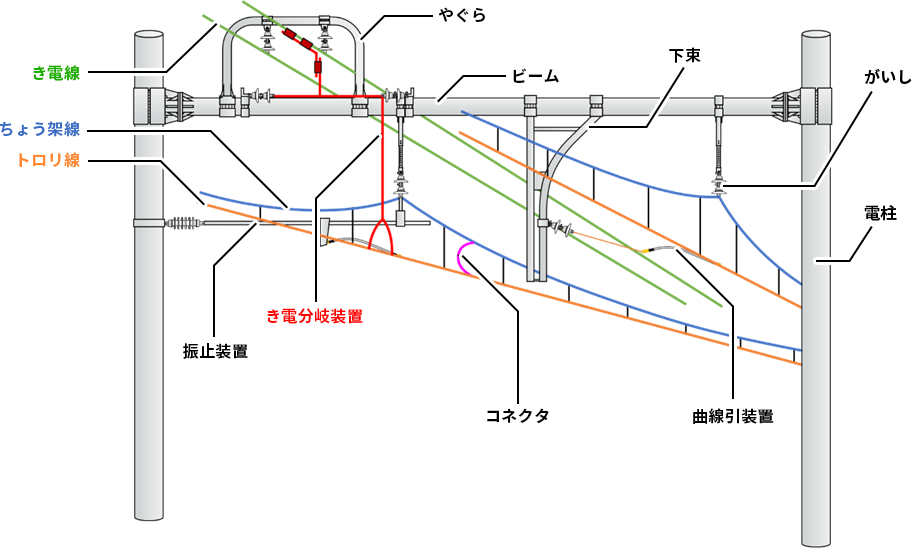

き電ケーブルってそんな線路の横に転がしとくもんなの？って調べたらやっぱり通常は上から吊るしてるんだね
将来はこのぶっといケーブルがぶら下がってたらおっ！超電導ケーブルじゃん！ってなるのかな
…4025/10/12(日)03:40:00No.1361966397+
>https://www.rtri.or.jp/rd/division/rd79/rd7970/rd79700101.html
液体窒素漬けか
…4125/10/12(日)04:04:54No.1361968298+

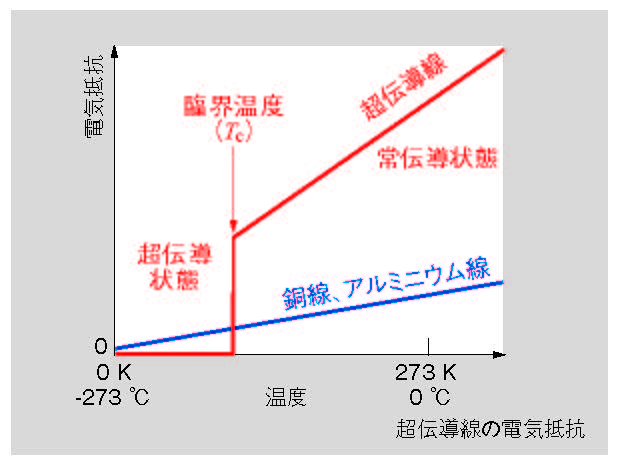

-200℃だと電気抵抗なくなっちゃうの？
